Шина соед. типа PIN (pin-03-100m). Шина соед. типа PIN. EKF в Рязани

Описание Шина соед. типа PIN (pin-03-100m). Шина соед. типа PIN. EKF

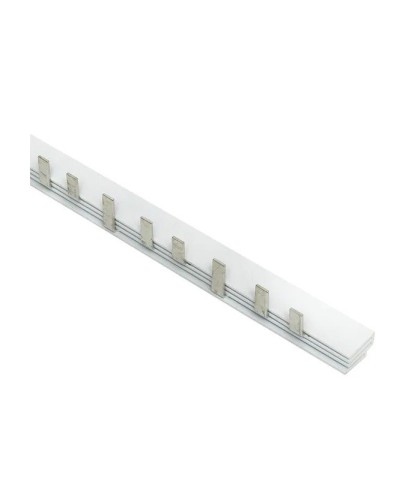

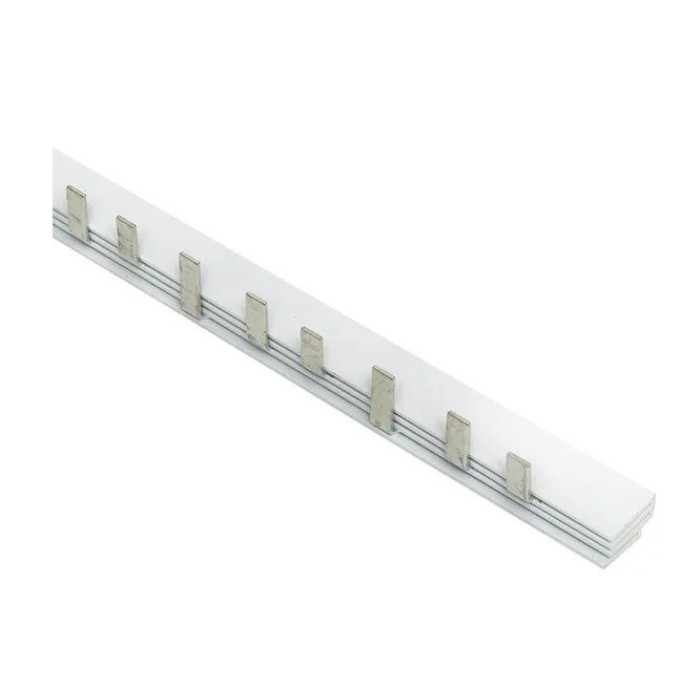

Шина соединительная типа PIN (штырь) медная в пласт.изолирующем корпусе, 3 полюсная (на 3 фазы), 12 подкл. устройства (36 штырей с шагом 27мм), U-ном. 400 В, I-ном. 100 А, длина 1000 мм

Назначение изделия

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Особенности

• Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
• Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
• Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
• Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
